Chevrolet Spark: Elektrisch systeem

Zekeringen

Controleren of het opschrift op de vervangende zekering overeenkomt met dat op de defecte zekering.

In een kastje boven de plusklem van de accu zitten enkele hoofdzekeringen.

Deze zo nodig vervangen door een werkplaats laten vervangen.

Alvorens een zekering te vervangen, de desbetreffende schakelaar en het contact uitschakelen.

Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.

Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.

Sommige functies worden door meerdere zekeringen beveiligd.

Er kunnen zekeringen aanwezig zijn die geen functie hebben.

Zekeringtrekker

In de zekeringenkast in de motorruimte zit mogelijk een zekeringtrekker.

Zekeringtrekker van boven af of van opzij op zekering zetten en zekering lostrekken.

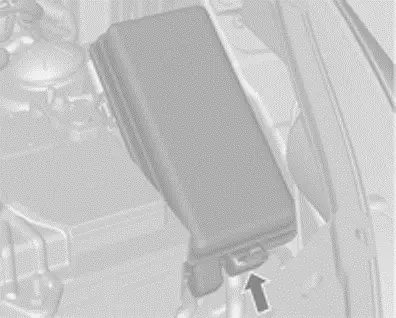

Zekeringenkast in motorruimte

De zekeringenkast bevindt zich in de motorruimte.

Maak het deksel los, til het op en verwijder het.

Let op Het is mogelijk dat niet alle beschreven zekeringenkasten op uw auto aanwezig zijn.

Raadpleeg bij een controle van de zekeringenkast de bijbehorende sticker.

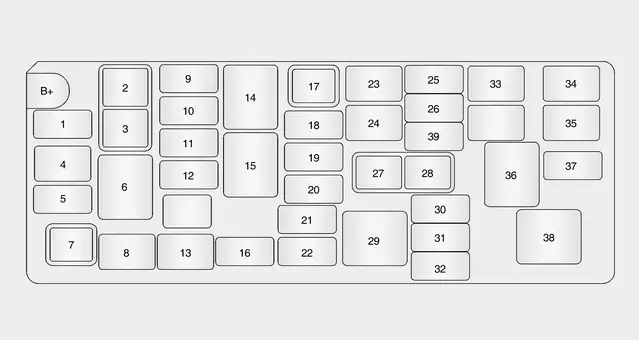

Nr. Stroomkring

1. Brandstofpomp
2. Parkeerlichtrelais
3. Relais ventilator lage snelheid
4. Ventilator hoge snelheid
5. Airconditioning
6. Relais ventilator hoge snelheid
7. Relais airconditioning
8. ABS 2
9. Parkeerlicht links
10. Parkeerlicht rechts
11. Voormistlampen
12. Ventilator lage snelheid
13. ABS 1
14. Mistlamprelais
15. Relais brandstofpomp
16. Reservezekering
17. Grootlichtrelais
18. Grootlicht
19. Dimlicht links
20. Dimlicht rechts
21. Reservezekering
22. Reservezekering
23. Contact 2 / startmotor
24. Contact 1 / accessoire
25. Alarmknipperlichten
26. Claxon
27. Dimlichtrelais
28. Relais claxon
29. Hoofdrelais motor
30. Contact
31. EMS 1
32. EMS 2
33. Batterij dashboard
34. –
35. Voorruit
36. Voorruitrelais
37. Motorregelmodule
38. –
39. Reservezekering

Zekeringenkast instrumentenpaneel

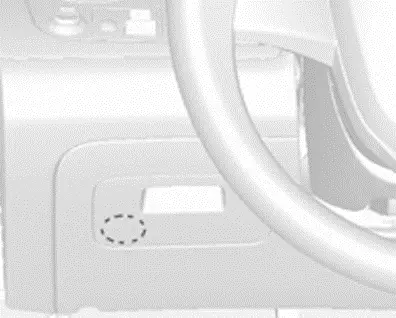

Type 1

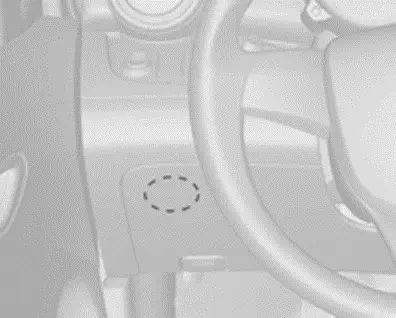

Type 2

De zekeringhouder interieur bevindt zich aan de onderzijde van het instrumentenbord aan de bestuurderszijde.

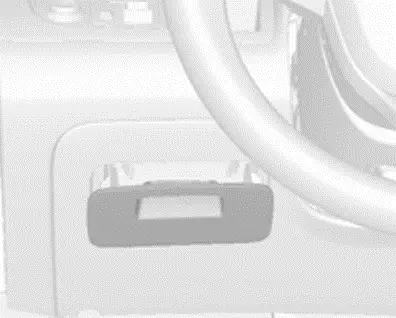

1. Open het deksel van de zekeringhouder door aan de bovenkant ervan te trekken.

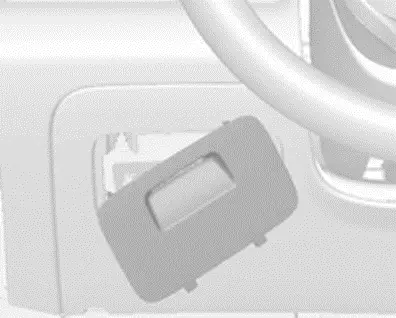

2. Verwijder het deksel van de zekeringhouder diagonaal.

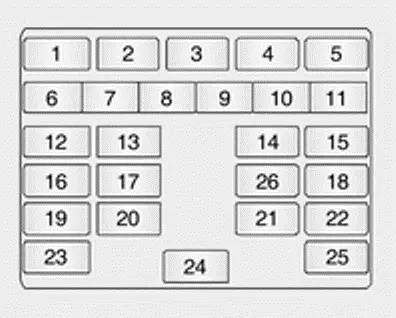

Nr. Stroomkring

1. Achterruitwisser
2. Spiegel/buitenspiegel
3. Koplamp
4. Elektrische buitenspiegel
5. Portierslot
6. Ruitenwisser voor
7. –
8. Achteruitrijlichten
9. Richtingaanwijzers
10. Achterruitverwarming
11. Mistachterlicht
12. Instrumentengroep
13. Regelmodule aanjagermotor
14. Airbag
15. Bescherming tegen diefstal / datalinkconnector
16. Transmissieregelmodule
17. Elektrische ruitbediening achterin
18. Radio / afstandsbediening sleutelloze toegang / afstandsbediening
19. Motorregelmodule (ECM) / bescherming tegen diefstal
20. Verwarmingsmat
21. Aansteker
22. Remlicht
23. Startmotor
24. Radio / klok / afstandsbediening sleutelloze toegang
25. Airbag
26. Binnenverlichting
